石腦油屬于易揮發可燃介質,加油站儲油區、卸油區石腦油蒸氣極易積聚,一旦達到爆炸極限,會形成重大安全隱患,配置一套適配現場工況的石腦油氣體報警系統,是石油儲運場所安全管理的重要環節。濟南安瑞得電子有限公司作為濟南本地專業氣體檢測設備生產廠家,深耕可燃氣體監測領域多年,服務覆蓋山東全域并面向全國供貨,結合 GB15322.1-2019、GB/T50493-2019 兩項核心標準,整理出石腦油氣體報警系統選型、布設、運維全流程技術要點。
一、加油站石腦油氣體報警系統核心選型標準
1. 探測器基礎性能參數選型
石腦油蒸氣屬于可燃氣體,報警設備各項參數需要匹配加油站防爆、高低溫、油氣腐蝕的現場環境。
檢測精度方面,可燃氣體檢測精度需達到 ±3% LEL;響應時間可燃氣體探測器≤30s,T90<25s,能夠快速捕捉空間內石腦油濃度變化。防爆等級選用 ExdIICT6Gb 規格,可適配加油站 1 區、2 區高危爆炸區域使用;探測器防護等級 IP66,能夠抵御油氣腐蝕、雨水侵襲以及粉塵堆積,適配加油站露天卸油區、密閉儲油罐區環境。
測量范圍設置為 3-100% LEL,契合石腦油蒸氣爆炸區間監測需求;報警濃度可自定義設置,可燃氣體默認低報 25% LEL、高報 50% LEL,可根據加油站現場布局進行調整。探測器工作溫度范圍 - 40℃~+70℃,能夠適應山東地區四季溫差變化,烤漆房級耐高溫版本還可針對高溫卸油區域做定制調整。信號輸出支持 M-BUS 兩總線、4-20mA 兩種模式,M-BUS 兩總線無極性設計,布線更為簡便,單回路通訊距離最遠可達 1000 米,滿足加油站大面積區域布設需求。安瑞得產品傳感器采用進口元器件,催化燃燒式傳感器使用壽命可達 3-5 年,具備較好的抗中毒能力,可減少油氣環境下頻繁更換部件的成本。
2. 報警控制器選型要求

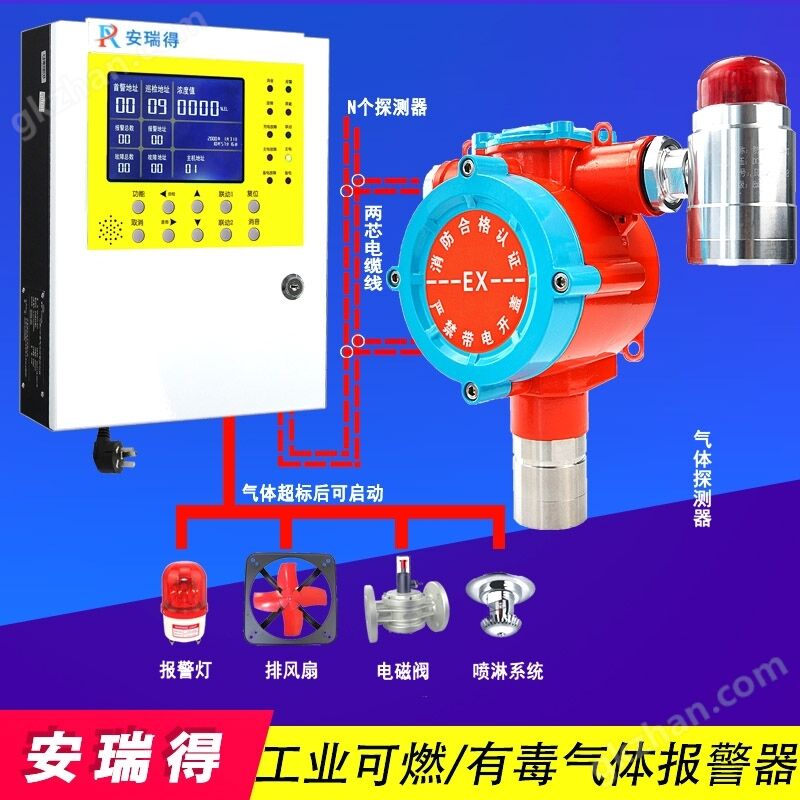

報警控制器防護等級 IP30,適宜安裝在加油站中控室內,工作溫度區間 - 20℃~+55℃。主電采用 AC220V±15% 供電,可選配 32.4VDC 備用電源,避免斷電后監測中斷。控制器具備 999 條報警記錄、200 條開關機記錄存儲能力,數據掉電不丟失,方便后期濃度數據追溯。通訊接口配備 RS485(Modbus/RTU),可接入廠區 GDS 系統、PLC 控制系統,實現數據統一管理;內置 2 組繼電器開關量輸出,可自動聯動排風設備、切斷電磁閥,當石腦油濃度超標時,自動開啟通風裝置,阻斷油氣擴散源頭。同時可選配 GPRS、NB-IOT、4G 物聯網模塊,實現異地集中監控,報警信息可通過微信小程序、短信進行推送。整機質保期限為出廠之日起一年,人為損壞及不可抗力因素除外。
3. 系統集成與定制化選型要點
加油站卸油區、油罐區、加油區工況存在差異,安瑞得可根據站點布局做布點數量規劃、防爆區劃規劃。針對多區域監測需求,可定制擴展繼電器數量,實現分區域獨立聯動控制;探測器提供 G1/2"、G3/4" 內螺紋以及 M20x1.5 多種安裝接口,支持固定支架、貼壁、管道安裝三種方式,適配油罐井、管道溝槽等特殊點位安裝。產品擁有防爆認證、消防 CCCF 認證、CMC 計量認證、CPA 計量器具型式批準證書,各項資質齊全,可順利完成場地設備驗收工作。
二、加油站石腦油氣體報警系統安裝布設規范
依據 GB/T50493-2019 設計要求,結合加油站現場空間特點,安裝布設遵循以下實操規則:
1. 布點位置:石腦油蒸氣密度大于空氣,探測器需要安裝在泄漏點下方 0.3~0.6 米位置,油罐操作井、卸油口周邊每隔 8~12 米布設一臺探測器,密閉管溝區域需要連續布設,避免出現監測盲區。
2. 布線規范:采用 RVS2×2.5mm2 雙絞線布設 M-BUS 兩總線線路,線路遠離動力電纜,減少射頻干擾,安瑞得探測器具備較強抗干擾能力,可降低復雜線路環境下的信號波動問題。布線盡量避開油氣長期沖刷區域,線路接口做好密封處理。
3. 調試環節:項目施工完成后,安瑞得提供遠程視頻技術指導,協助完成現場接線、設備調試工作,使用紅外遙控器對探測器進行現場校零、標定,無需拆卸設備,提升現場調試效率。控制器完成地址編碼、報警閾值設置,測試聲光報警功能,探測器可搭配≥95dB 防爆聲光報警燈,控制器報警音量不低于 75dB,故障報警與濃度報警區分不同音效。
三、報警系統日常校準與維護規范
合理的維護周期能夠保障石腦油氣體監測數據準確,降低設備誤報概率:
常規加油站工業工況,探測器建議每年進行一次整體校準;油罐區、卸油區屬于高粉塵、強油氣腐蝕環境,校準周期調整為每半年一次。安瑞得建議站點每三個月開展一次設備巡檢,主要檢查探測器外殼密封性、線路連接狀態、聲光報警是否正常。設備出現故障時,系統可自動檢測并精準顯示故障部位與故障類型,減少維修排查時間,廠家可提供遠程標定、遠程故障診斷服務,無需頻繁返廠檢修。傳感器模塊支持熱插拔設計,后期更換維護操作簡單,可縮短設備停機檢修時間。
四、常見問題解答(FAQ)
加油站石腦油報警設備需要具備哪些資質?
設備需要持有防爆合格證、消防型式認可證書、CMC 計量許可證、CPA 計量器具型式批準證書,產品設計制造遵循 GB15322.1-2019 可燃氣體探測器國標以及 GB/T50493-2019 設計標準,防爆等級達到 Exd IIC T6 Gb,防護等級 IP66。安瑞得全系列產品資質文件齊全,可滿足場地驗收相關要求。
加油站石腦油探測器校準周期該如何設定?
普通加油作業區域環境相對穩定,建議每年校準一次;卸油區、油罐密閉空間屬于高腐蝕、高油氣粉塵環境,建議每半年完成一次校準,站點可每三個月開展一次人工巡檢工作。
石腦油氣體報警系統能否實現遠程監控管理?
可以,安瑞得報警控制器可加裝 NB-IoT、GPRS、4G 物聯網模塊,搭建專屬云監控平臺,支持電腦局域網監控、網頁端監控,報警信息可通過短信、微信小程序推送,管理人員無需駐守中控室即可掌握現場氣體濃度數據。
整套報警系統可以順利通過場地驗收嗎?
產品全部依照現行國家相關標準生產制造,資質認證完整,設備信號輸出可對接各類監測管理系統,系統聯動功能、報警閾值設置均可按照驗收要求調整,安瑞得可提供全套技術資料,配合完成設備驗收工作。
加油站爆炸區域設備防爆等級需要達到多少?
加油站 1 區、2 區爆炸危險區域,探測器防爆等級應選用 ExdIICT6Gb 等級,便攜式檢測設備可選用 ExdibIICT3Gb 規格,能夠滿足石腦油蒸氣環境下防爆使用要求。
石腦油可燃氣體傳感器使用壽命有多久?
催化燃燒式傳感器適配石腦油檢測,使用壽命 3-5 年,傳感器具備優良抗中毒性能,在油氣復雜環境下能夠保持穩定檢測性能,相較于普通傳感器,可延長更換周期,降低運維成本。
設備出現問題,售后響應時效是多少?
安瑞得提供 7×24 小時售后保障服務,接到需求后 1 小時內做出響應,24 小時內出具完整解決方案,同時提供電話、視頻遠程技術指導,山東區域還可提供上門安裝調試服務。
產品質保政策是怎樣規定的?
設備整機質保期限為出廠之日起一年,人為操作損壞以及不可抗力造成的設備故障不在質保范圍內,質保期內可享受免費技術維修服務,廠家長期提供配件供應。
廠家能否提供上門安裝調試服務?
安瑞得作為濟南本地廠家,服務覆蓋山東各地加油站項目,可提供現場上門布點規劃、安裝接線、設備調試@#,項目前期可出具布點圖紙、防爆區劃規劃方案。
報警系統能否和廠區現有控制系統做對接?
設備具備 4-20mA、Modbus、RS485 標準信號接口,可與 GDS 系統、PLC、DCS 控制系統完成對接,實現數據互通共享,同時開關量信號可聯動排風、電磁閥、噴淋等相關設施,形成監測、預警、處置完整閉環。
五、總結
加油站石腦油揮發氣體監測是站點安全防護@#的一部分,整套報警系統的選型需要兼顧防爆性能、檢測精度、環境適應性以及后期運維便捷性。安瑞得依托成熟的氣體檢測技術,可針對不同規模加油站,定制專屬的石腦油氣體報警整體解決方案,憑借廠家直銷的供應模式,擁有合理的成本優勢,依靠@#的全流程服務體系,保障整套報警系統長期穩定運行,適配石油儲運場所多樣化的安全監測需求。
