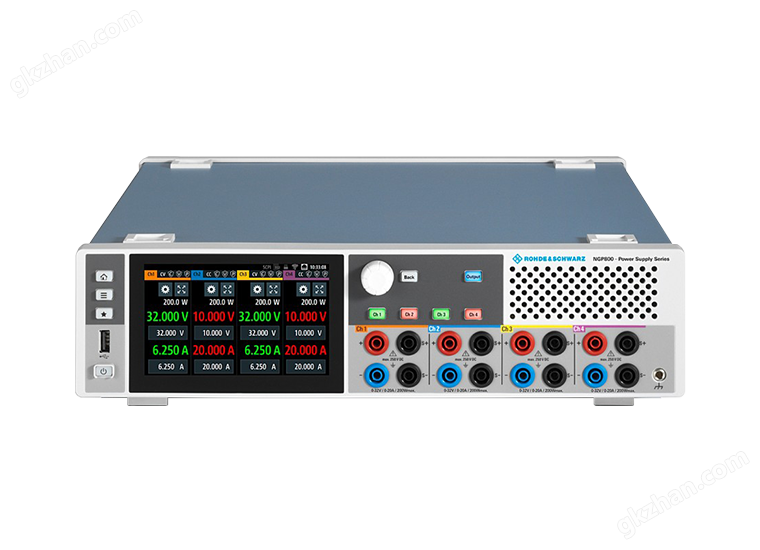

羅德與施瓦茨R&S直流電源NGP800系列

•




特性和優點

|    觸摸屏

• 高分辨率觸摸屏，操作簡單?

• 高分辨率大觸摸屏確保操作簡單。 快速瀏覽菜單，訪問所有功能和設置。 使用虛擬鍵盤取代旋鈕操作，輸入數值更加快捷。 主頁屏幕清楚展示所有通道。 您可以選擇任一通道，以獲得更加詳細的視圖并包含多種附加信息，例如各類統計數據和指示設置保護或特殊功能狀態的圖標。主頁屏幕清楚展示所有通道。




•


|    靈活的功率組合

• 在多種操作條件下獲得功率。

• 這款電源系列不同于單量程電源，每個通道的整體功率限制為200W，您可以在此范圍內生成不同的電壓和電流組合。這項技術可使電源更加通用，涵蓋更廣泛的應用。

|    并聯和串聯操作

• 電壓或電流分別高達 250 V 或 80 A。

• 如果應用需要更大電壓或電流，可以串聯或并聯組合輸出通道，進而獲得 250 V (R&S?NGP824) 電壓或 80 A (R&S?NGP804) 電流，為您提供所需要的靈活性。您可以使用跟蹤功能同時調整所有選定通道上的電壓和電流。

•


|    內置測量功能

• 綜合統計

• 電源內置測量功能，因此無需使用外部萬用表，簡化了裝置。 在 64 V 和 20 A 的完整輸出范圍內，每個輸出通道的獨立電壓表和電流表的分辨率分別為 1 mV 和 0.5 mA。 綜合統計可顯示功率、電壓、電流以及能量計的最小值、平均值和值。

•


|    數據記錄

• 長期監測的關鍵所在

• 分析電源行為或優化功耗時，記錄數據是進行長期監測、檢查測試裝置和進行重復測試的關鍵。 R&S?NGP800 電源可同時記錄一段時間內所有輸出通道的電壓和電流測量值。 您可以輕松地將帶有時間戳的數據導出為 .CSV 文件以進行報告和文檔記錄。

|    任意波功能

• QuickArb 功能

• 在設計過程的早期階段模擬電源子系統的正常行為，并模擬電源問題以驗證被測設備設計。 QuickArb 功能可用于生成隨時間變化的電壓，以及包含輸出變化的電流序列，且駐留時間低至 1 ms。至多可將八個子組文件加載到一個序列中以創建復雜模式。

|    單機提供多達四個電源

單機可為至多四臺被測設備提供電源，節約成本，并可節省工作臺或機架空間。每個輸出通道均 隔離且浮地。所有輸出通道均可在恒定電壓  (CV)  或恒定電流  (CC)  模式下運行，并帶有自動交叉和模式指示。

一個單獨的輸出按鈕可用于同步開啟或關閉所有通道。對于僅啟用一個電壓軌時可能受損的電路，這 一特性非常重要。用戶可使用各個通道按鈕選擇希望操作的通道。

|    的功能性

• 斜坡功能 (EasyRamp)

為了控制浪涌電流，部分測試裝置需要確 保電壓持續上升而不是急速增。借助 EasyRamp  功能，可在  10  ms  到  60  s 時間內持續增加輸出電壓。

• 輸出延遲

以一定的延遲單獨開啟每個通道，以滿足 使用多個電源并需要特定上電序列的 微控制器的要求。

• 任意功能 (QuickArb)

在設計過程的早期階段模擬電源子系統的 正常行為，并模擬電源問題以驗證被測設 備設計。QuickArb 功能可用于生成隨時間變化的電 壓和電流序列，且駐留時間低至   1  ms 。 至多可將八個子組文件加載到一個序列中 以創建復雜模式。

|    的安全性

• 保護功能

在限值測試中，保護被測設備至關重要。R&S®NGP800   電源提供過電流保護   (OCP)、過電壓保護   (OVP)   和過功率保護 (OPP) 功能。如果即將出現熱過載危險，內部過熱保護  (OTP)  功能則會關閉電源。用戶可以為每個通道分別設置電流、電壓和功率。如果激活的保護功能出現跳閘，電源將發出蜂鳴提示音以警示用戶， 且狀態欄上將閃爍相應符號。

• 過電流保護 （OCP，電子保險絲）

根據具體應用調整電子保險絲的靈敏度和 響應行為。開機時保險絲延遲指定通道啟 動后保險絲保持停止狀態的時長。保險絲延遲時間指定保險絲靈敏度。FuseLink  功能可用于鏈接通道之間的保險 絲，并在選定通道達到電流限值時關閉所 有鏈接的通道。

• 過電壓保護 (OVP)

如果電壓超過設置的電壓，通道將關 閉。

• 過功率保護 (OPP)

除電壓之外，用戶還可以設置功 率并將其用作關閉條件。

• 安全限值

為保證保護被測設備，用戶可以設置安全 限值以將電源設置限定為不會損壞被測設 備的數值。

• 安全的操作環境

為消除噪聲， R&S®NGP800     電源會自動 根據負載條件調整風扇轉速，以便用戶在 環境中工作。為滿足越來越多的實驗室提出的安全要 求， R&S®NGP800  電源使用  4  mm  香蕉 安全插頭。
