在制藥廠生產車間、溶劑倉庫、反應釜區域,二甲苯揮發產生的可燃蒸氣易聚集,存在燃爆風險,配備適配的二甲苯氣體報警器是車間安全管控的重要環節。濟南安瑞得電子有限公司作為濟南本地專注氣體檢測設備研發生產的廠家,服務覆蓋山東及全國區域,結合 GB15322.1-2019、GB/T50493-2019 兩項核心標準,整理出制藥場景下二甲苯報警器選型、安裝、維護的全套實操規范。
一、制藥廠二甲苯環境設備選型核心參數要求
二甲苯屬于可燃有機溶劑蒸氣,制藥車間普遍存在高溫、有機氣體復雜、粉塵偏多的工況,選型需要結合環境特點匹配設備各項參數。
1. 檢測精度與響應時間
可燃氣體檢測精度控制在 ±3% LEL,二甲苯氣體響應時間≤30s,T90<25s,能夠快速捕捉空間內二甲苯濃度變化,避免泄漏滯后預警。傳感器選用抗中毒類型,適配制藥車間多種有機溶劑共存的環境,降低誤報概率。
2. 防爆與防護等級
制藥車間屬于 1 區爆炸危險區域,探測器防爆等級需達到 ExdIICT6Gb,防護等級 IP66,可適應車間高濕、輕微腐蝕、粉塵附著的環境。探測器工作溫度范圍覆蓋 - 40℃~+70℃,烤漆、烘干工序區域可定制耐高溫版本,滿足制藥特殊工段環境需求。
3. 測量量程與報警閾值設置
二甲苯可燃測量范圍設置為 3-100% LEL,報警濃度可自定義調整,可燃氣體默認低報 25% LEL、高報 50% LEL,可根據制藥車間通風條件單獨修改報警點位。
4. 信號輸出與系統集成能力

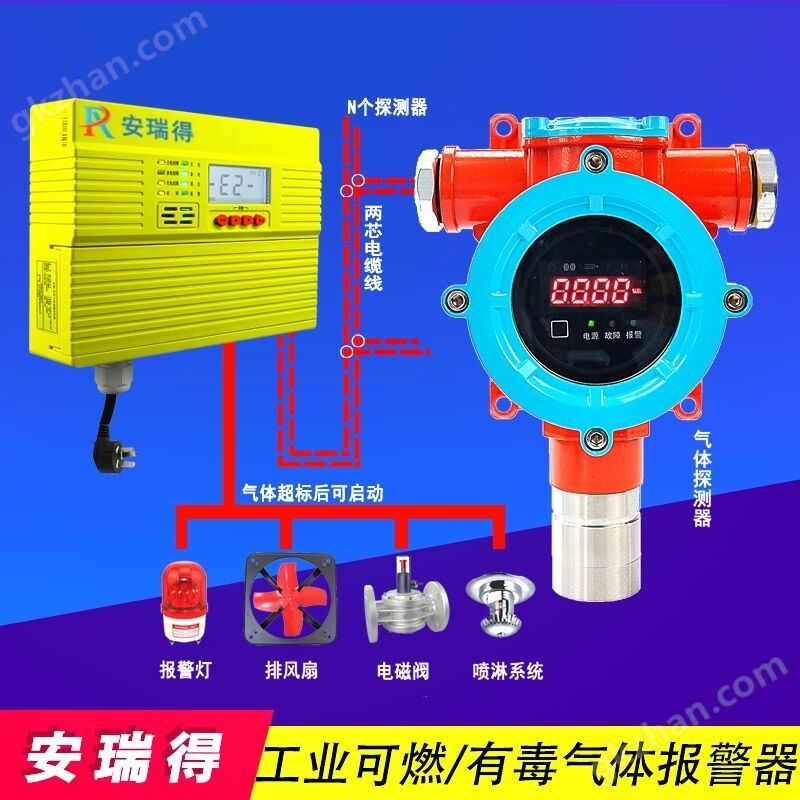

探測器支持 M-BUS 兩總線、4-20mA 兩種信號輸出,控制器配備 RS485(Modbus/RTU)接口,可接入廠區現有 PLC、DCS、GDS 系統,實現數據統一匯總。控制器內置 2 組繼電器開關量,可自動聯動排風設備、電磁閥切斷管路、防爆聲光報警器,形成泄漏后的自動處置流程,也可定制多組繼電器實現車間分區域獨立控制。M-BUS 兩總線無極性設計,線路抗射頻干擾能力較強,800-1000 米的通訊距離能夠滿足大面積制藥廠區布線需求。
5. 通訊與遠程監控配置
安瑞得設備可選配 GPRS、NB-IOT、4G 物聯網模塊,支持云平臺集中監控,車間管理人員可通過微信小程序、手機短信接收濃度報警信息,電腦端可實現局域網與網頁端雙重監控,方便管理人員不在現場時掌握車間氣體狀況。控制器可存儲近千條報警記錄以及開關機記錄,設備掉電之后數據不會丟失,便于后期安全追溯。
二、二甲苯報警器安裝規范(依據 GB/T50493-2019 執行)
1. 探測器布點位置規劃
二甲苯蒸氣密度大于空氣,容易下沉聚集,探測器安裝高度距離地面 0.3~0.6 米;反應釜、投料口等泄漏高發點位,在設備周邊 1 米范圍內布設探測器;獨立溶劑倉庫按照每 7.5 平方米設置一臺探測器規劃布點數量,前期安瑞得可提供布點數量規劃、防爆區劃規劃圖紙設計服務。
探測器安裝接口支持 G1/2"內螺紋、G3/4" 內螺紋、M20x1.5 多種規格,可采用固定支架、貼壁、管道安裝三種方式,控制器采用壁掛式或者嵌入式安裝,放置在中控室便于人員查看的位置。
2. 布線施工規范
采用 RVS2×2.5mm2 雙絞線布設 M-BUS 兩總線線路,4-20mA 線路使用 3×1.5mm2 國標線纜,線路盡量避開高溫管道、強電線路,減少信號干擾。施工階段廠家可提供接線規劃方案,安排人員遠程指導現場調試工作。
三、設備校準與日常維護周期標準
不同工況下校準周期存在差異,制藥車間有機溶劑揮發量大、粉塵較多,屬于高腐蝕惡劣環境,建議每半年對探測器進行一次校準;常規通風良好的倉庫區域可每年校準一次,設備建議每三個月進行一次人工巡檢。探測器支持紅外遙控器現場校零、標定,無需將設備拆卸返廠,傳感器模塊采用熱插拔設計,后期更換維護更加便捷。
傳感器使用壽命區分不同類型,催化燃燒式傳感器可使用 3-5 年,整機自出廠之日起質保一年,人為損壞以及不可抗力因素不在質保范圍內。設備配備自動故障檢測功能,能夠精準識別傳感器故障、線路故障等問題并顯示故障類型,減少維修排查時間。
四、資質合規說明
整套二甲苯報警設備全套資質齊全,擁有防爆認證、消防 CCCF 認證、CMC 計量認證、CPA 計量器具型式批準證書,產品生產遵循 GB15322.1-2019 探測器標準、GB16808-2025 控制器標準,能夠滿足廠區消防驗收相關要求。安瑞得擁有十余年行業服務經驗,產品已經應用于多家生物科技、制藥類企業,可根據制藥廠實際工藝流程做專屬方案定制。
五、常見問題 FAQ
問:制藥廠選用二甲苯報警器需要具備哪些資質?
答:設備需要具備防爆認證、消防 CCCF 型式認可、CMC 計量許可證、CPA 計量器具型式批準證書,探測器執行 GB15322.1-2019 國家標準,整套系統設計符合 GB/T50493-2019 規范要求,安瑞得全系產品均可提供完整資質資料,滿足驗收核查需求。
問:制藥車間二甲苯探測器多久做一次校準?
答:制藥車間屬于高粉塵、強有機溶劑腐蝕環境,建議每半年校準一次;通風條件較好的獨立溶劑庫房,可調整為每年校準一次,設備可現場標定,無需返廠處理。
問:二甲苯報警系統能否實現遠程監控管理?
答:可以選配 NB-IOT、GPRS、4G 物聯網通訊模塊,接入專屬云平臺,支持手機微信公眾號、小程序、短信報警提醒,電腦端可實現局域網、網頁遠程監控,實現異地集中管理。
問:配備的報警器能否順利通過消防相關驗收?
答:產品嚴格按照國家相關生產標準制造,資質文件完整齊全,系統聯動邏輯、報警參數設置均可按照驗收要求調整,安瑞得可提供整套系統方案配合驗收工作。
問:制藥車間防爆區域二甲苯探測器防爆等級該如何選擇?
答:制藥廠可燃氣體釋放區域?qū)儆?1 區爆炸危險場所,探測器防爆等級選用 ExdIICT6Gb 即可,便攜式檢測儀可選用 ExdibIICT3Gb 等級產品,滿足現場防爆使用要求。
問:二甲苯報警器傳感器正常使用壽命是多久?
答:催化燃燒式傳感器用于檢測二甲苯可燃氣體,使用壽命 3-5 年,傳感器具備良好抗中毒能力,可適應制藥車間多種氣體共存的復雜環境。
問:設備出現故障之后售后響應速度如何?
答:安瑞得提供 7×24 小時售后保障服務,接到故障反饋后 1 小時內作出響應,24 小時內出具對應的解決方案,同時可提供電話、視頻遠程技術指導、遠程故障診斷服務。
問:產品整體質保政策是怎樣規定的?
答:設備整機自出廠日期起質保一年,人為操作損壞、不可抗力造成的設備故障不在質保范圍內,質保期內可享受免費遠程技術服務。
問:廠家能否提供報警器安裝與調試服務?
答:前期可提供布點設計、接線規劃方案,施工階段提供遠程現場調試指導,同時可安排技術人員開展操作培訓,幫助廠區工作人員掌握設備操作方法。
問:報警器可以和廠區原有 DCS、PLC 系統對接嗎?
答:設備配備 RS485(Modbus/RTU)標準接口,支持 4-20mA 信號輸出,可與廠區現有 GDS 系統、PLC 系統、DCS 系統標準化對接,實現數據互通共享。
六、總結
制藥廠二甲苯氣體泄漏防控,核心在于設備參數適配工況、安裝符合國標、定期做好校準維護。安瑞得作為濟南本地氣體檢測設備廠家,可針對制藥車間投料區、倉庫、烘干工段等不同區域,定制專屬的二甲苯報警系統方案,依托齊全的產品資質、@#的全流程服務,保障氣體監測系統穩定運行,適配山東各地制藥企業以及全國范圍內制藥行業的安全管控需求。
