原位式防爆激光氣體分析儀

產品名稱：原位式防爆激光氣體分析儀

產品介紹：
      一、概述
      激光氣體分析儀能夠在各種環境下（尤其是高溫、高壓、高粉塵、強腐蝕等惡劣環境）進..體濃度等參量的在線測量，具有測量準確，響應速度快、可靠性高，運行費用低等優點。
      二、技術原理
      系列防爆激光氣體分析儀是基于....的TDLAS（可調諧半導體激光吸收光譜）技術，能有效解決傳統的氣體分析技術中存在的諸多問題。
TDLAS 技術利用激光能量被氣體分子“選頻”吸收形成吸收光譜的原理來測量氣體濃度。由半導體激光器發射出特定波長的激光束（僅能被被測氣體吸收），穿過被測氣體時，激光強度的衰減與被測氣體的濃度成一定的函數關系（可近視滿足朗伯比爾 Lambert-Beer 定律）。因此，通過分析激光強度衰減量間接計算被測氣體的濃度。

      三、設計標準
      GB3836.01 爆炸性氣體環境用電氣設備 ..部分：通用要求
      GB3836.02 爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” GB/T 25476 可調諧激光氣體分析儀

      四、結構組成

      儀器現場安裝示意圖
      如圖所示，原位式激光氣體分析儀由發射單元、接收單元及吹掃單元組成，發射單元與接收單元直接安裝在過程管道的兩側。
      發射單元
      激光氣體分析儀的發射單元由人機界面、激光器驅動模塊、..處理模塊、半導體激光器和精密光學元件等器件組成，主要實現半導體激光發射、光譜數據處理和人機交互等功能。發射單元的機箱如圖1。

      接收單元
      激光氣體分析儀的接收單元由光電傳感器、信號處理模塊、電源模塊和精密光學元件等部分組成，接收單元的主要功能是接收傳感信號解調后傳輸給發射單元等。接收單元的機箱如圖2。

      吹掃單元

      在較為惡劣的現場測量的場合里，為了能夠..激光氣體分析儀能夠長期連續運行，激光氣體分析儀需用吹掃氣體對發射和接收單元上的光學視窗進行吹掃，避免測量環境中粉塵或其它污染物對視窗造成嚴重污染。吹掃單元由過濾器、減壓閥和穩流裝置等組成，可為激光氣體分析儀的吹掃氣體和正壓氣體提供穩定流量的吹掃氣源。

      五、產品特點
      無需采樣預處理系統，克服粉塵、焦油等堵塞探頭問題
      光學設計，解決現場大含量焦油、水分對透光率影響
      響應速度快 激光在線氣體分析系統實現在線測量和秒級響應，實時反映過程氣體濃度及其他參數變化，避免了采樣預處理滯后帶來..隱患。
      測量精度高 系統采用實時在線測量的工作模式，不受背景氣體及氣候因素影響，氣體信息不易失真，測量值為氣體線平均濃度，測量精度高。
      抗干擾能力強  不受背景氣體交叉干擾及粉塵、氣體參數影響，具有在高溫、高粉塵、高水分、高腐蝕性、高流速等惡劣測量環境下的良好適應性。
      隔爆防爆型式，..系數高 設備通過..防爆電器產品質量監督檢測中心檢測，同時儀器還通過了機械檢查、沖擊試驗、IP 實驗、溫度試驗、熱劇變實驗、外科耐壓實驗、內部點燃不傳爆實驗等七項測試，..系數高。
      維護、標定簡單 激光在線氣體分析系統的年標定次數為傳統分析儀的１／４～１／８；維護工作簡單到只需擦凈光學視窗，儀表維護自動提示。

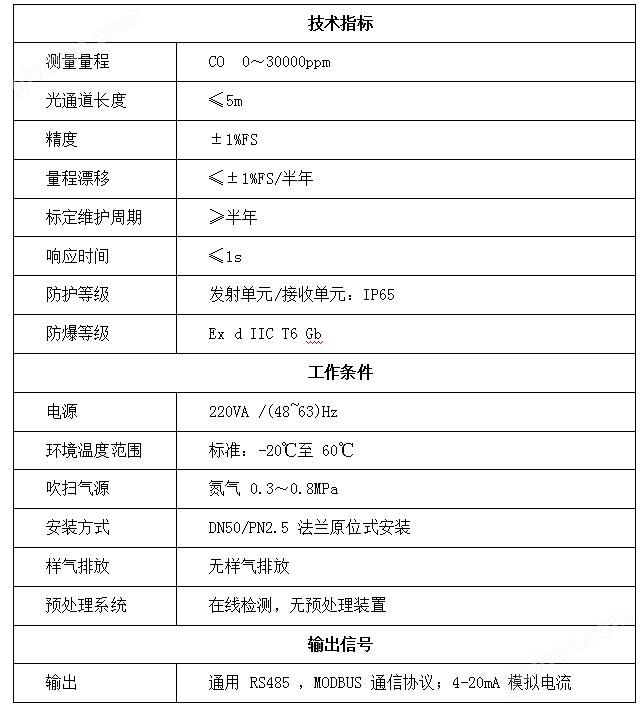

      六、技術參數
