燃氣減壓閥

1. 歐洲 BS EN88 準則及 UNI-CIG8042 調節標準中規定：每一臺燃燒器的進氣管上都應安裝一個調

壓器。

2. 調壓器必須根據其閥體上標明的氣體流動方向垂直安裝，并且隔膜保持水平。

3. 調壓器的管路中不允許有雜質，安裝一個尺寸適當的過濾器可以實現這一點。

4. 為獲得效果，將其安放在水平管上，過濾器之后。這樣，調壓器調節部件的垂直動作很

容易并及時快速進行。

5. 為了在燃燒器啟動時避免較大的壓力降，應在燃燒器和調壓器之間安裝一段 1.5~2 米長的管子。

管子的直徑應等于或大于燃燒器連接件的直徑。

燃氣調壓器的調節方法：

一、調壓器的性能：
1.調壓器內置彈簧可平衡進口壓力的波動，保持出口壓力的穩定；

3. 設定點精確度：誤差為出口壓力設定值的依5%。

二、調壓器的調節：

1. 拆下調壓器出口側壓力測定接口封閉螺絲；

2. 連接壓力檢測設備到壓力測定接口上；

3. 按逆時針方向擰下調壓器頂蓋；

4. 出口壓力是通過調節設定螺絲實現的。順時針旋轉設定螺絲，出口側壓力將升高；反之減小。

壓力檢測設備可顯示出口側壓力；

5. 調節調壓器時一定要出口壓力從小到大，慢慢調節，不要用力過猛；

6. 記錄調壓器出口壓力設定值；

7. 重新安裝調壓器頂蓋；

8. 拆除壓力檢測設備并回復封閉螺絲。

RCS（5bar）系列調節壓力說明

例如：所需出口壓力為20mbar，超壓切斷壓力為40mbar，放散壓力為30mbar，欠壓切斷壓力為10mbar。

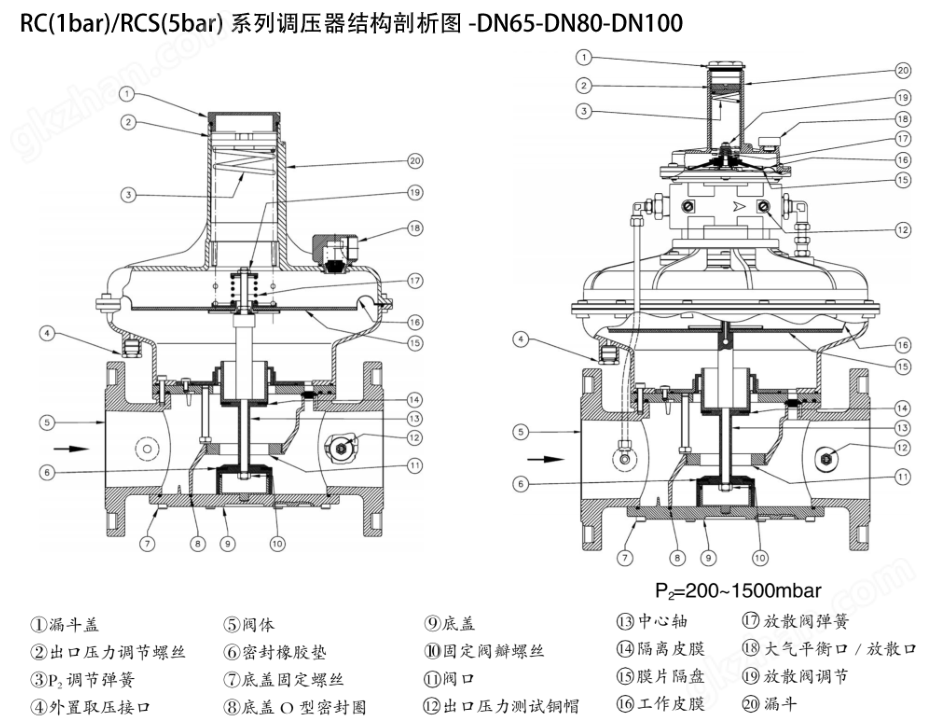

先用壓力調節螺絲(2)將調壓器出口壓力調節到20-25mbar（壓力表中顯示），慢慢調節（24）使超壓切斷壓力為40mbar，擰調節螺絲(2)為超壓壓力，拉動復位桿(25)；重新用調節螺絲(2)將出口壓力調節到30mbar，擰調節螺絲(19)直到有少量的燃氣從大氣平衡口(18)溢出，此時放散壓力被設定為30mbar；調節螺絲(2)將出口壓力調節到10mbar，慢慢調節(26)使欠壓切斷壓力為10mbar，拉動復位桿(25)，最后用調節螺絲(2)將調壓器出口壓力設定為所需要的壓力20mbar。

安裝注意事項及示范圖：

1.調壓器的管路中不允許有雜質，必須將管道吹掃干凈。

2.燃氣進氣壓力不得大于調壓器的額定壓力。

3.必須根據其閥體上標明的氣體流動方向垂直安裝，并且隔膜保持水平。

4.必須連接外部取壓管G3/8”到出口側的管路上（見示范圖）

三、更換調節彈簧：

1. 拆下調壓器頂蓋；

2. 逆時針全部擰出設定螺絲；

3. 取出舊彈簧或不合適的彈簧，換上新的或適用的彈簧；
4. 將設定螺絲重新安裝，并按調壓器調整方法設定出口壓力。
