核醫學放射性廢液處理系統

核醫學放射性廢液處理系統

1.用途

核醫學放射性廢液處理系統用于對核醫學科產生的廢水進行收集貯存，并進行衰變處理，最終達到監管部門要求的排放標準。系統由用戶可視終端，放射性廢液控制柜，自動取樣測量系統，液位監測系統，放射性廢氣處理系統，環境監測系統（輻射，溫濕度，有害氣體），給排水系統及衰變池體構成，系統高度智能化，無須人員干預，可完成整個處理過程。用戶通過遠程可視終端，可實時查看放射性廢液處理過程，并可查看預警信息，排放記錄等歷史信息，可遠程操作設置系統各部分參數，實現遠程控制。

2.配置

1）用戶可視控制終端

2）放射性廢液控制柜

3）自動取樣測量系統

4）衰變池廢氣處理系統

5）溢流監測預警系統

6) 液位監測預警系統

7）環境監測系統

8）衰變池池體

9）管道泵閥組

3.參數

3.1.1顯示：10寸觸摸屏，長短半衰期兩套衰變池在同一實時監控界面顯示；

3.1.1實時顯示：液位高度，存放時間，池體內部輻射劑量，衰變池房間空氣放射性濃度，衰變池房間環境參數：輻射劑量，溫濕度，有害氣體濃度，以及報警信息的提示；

3.1.2參數設置：池體液位高度上限和下限閾值，廢水存放時間閾值，

池體輻射劑量閾值，取樣測量活度閾值，空氣放射性活度閾值，廢氣過濾排放間隔時間，環境參數閾值等參數

3.1.3信息查詢：報警記錄，排放記錄，取樣劑量；

3.1.4操作模式：具有手動和自動操作選擇按鈕；

3.1.5數據導出：可通過移動U盤導出歷史數據；

3.1.6權限管理：涉及參數修改等操作，需要輸入密碼才可進入；

3.1.7可提供互聯網訪問，提供手機，電腦多平臺訪問，實現隨時，隨地訪問，并可選配廠家無憂托管服務；

3.1.8報警提示：提供現場預警信息的聲音和燈光報警信號；

3.1.9供電輸入：DC24V 2A；

3.1.20安裝方式：可以壁掛安裝，也可以至于桌面；

3.1.21通訊方式：TCP/IP

3.1.22工作環境：-30℃-50℃；

3.2 放射性廢液控制柜

3.2.1 PLC控制器：西門子S7-200

3.2.2控制面板：電源指示，手動/自動模式切換開關，各水泵及電動閥控制開關；

3.2.3連接系統：

液位監測預警系統，自動取樣測量系統，放射性廢氣處理系統，環境監測系統，溢流監測預警系統，給排水控制系統；

3.2.4輸出信號：電動閥門的控制信號，水泵回路繼電器的控制信號，機械排放裝置的控制信號；

3.2.5供電要求：3項五芯，380V 10KW；

3.2.6網絡要求：醫院內網端口，若需拓展互聯網遠程訪問，需預留公網端口；

3.2.7尺寸：1200*800*300mm；

3.2.8安裝方式：壁掛安裝；

3.2.9通訊方式： TCP/IP；

3.2.10工作環境：-30℃-50℃；

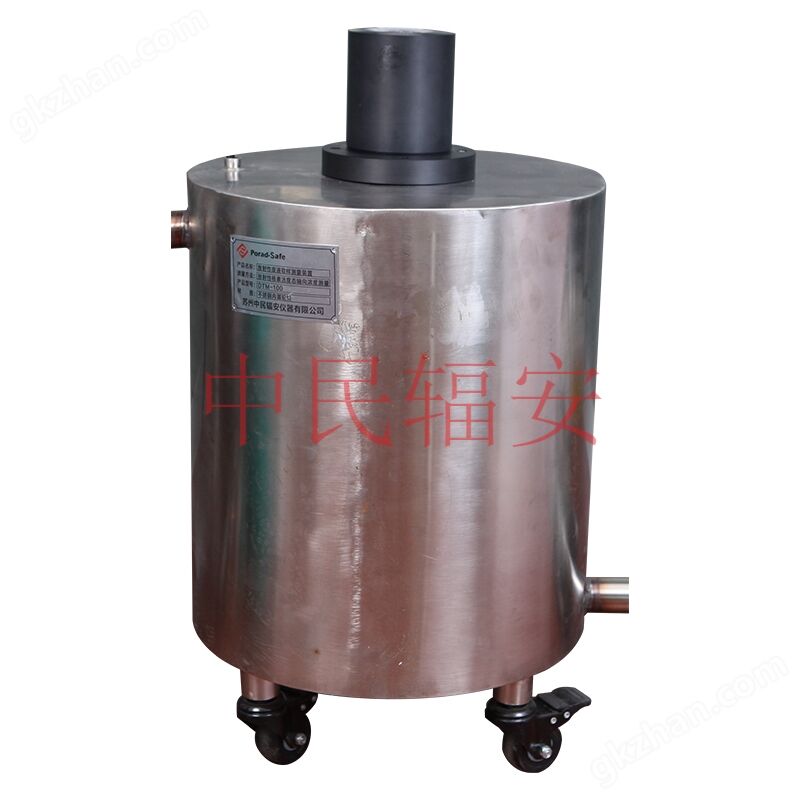

3.3 自動取樣測量系統

3.3.1探測器：大體積閃爍探測器，閃爍體為不潮解類型；

3.3.2 配置數量：≥1套；

3.3.3取樣測量桶：不小于5mmPb防護，整體不銹鋼材質；

3.3.4取樣體積：≥30L；

3.3.5 探測器與廢水不直接接觸，可自由取出，便于計量校準和維護；

3.3.6測量時間：默認30秒，用戶可自行設置測量時間；

3.3.7具有帶剎車功能腳輪設計，方便移動測量操作；

3.3.8具有自動取樣出水功能，便于環保廢水取樣；

3.3.9探測器測量角度：軸向360度；

3.3.10取樣方式：自動壓差或水泵自吸；

3.3.11活度測量方法：基于無源效率刻度算法；

3.3.12工作電壓：DC24V 1A;

3.3.13數據通訊：RS485

3.3.14測量范圍：10MBq/m3-50GBq/m3

3.3.17測量結果： Bq/L（單位體積活度），外照射劑量率測量數值無效；

3.3.18 工作環境：-30℃-50℃，濕度＜90%；

3.4 衰變池放射性廢氣處理系統

3.4.12過濾裝置箱體內外采用不小于2mm厚304#不銹鋼整體焊接；

3.4.13風機：380V，風量≥3000m3/h，功率1.2Kw；
3.4.14過濾裝置內部分為預過濾、活性炭吸附和風機三部分；
3.4.15左右兩側設側開門，便于后期檢修及更換濾芯；

3.4.16采用多級活性炭過濾，濾芯可更換，用戶可視終端可查看濾芯更換時間；

3.4.17過濾系統與衰變池控制系統可實現聯動操作 ；

3.4.18內部集成廢氣輻射探測器，實時監測廢氣過濾前后輻射強度變化；

3.5 衰變池池體

3.5.1 304不銹鋼材質一體式池體；

3.5.2 具有溢流管道和溢流緩沖池體；

3.5.2 間歇式三級衰變池結構設計；

3.5.3 自動固廢粉碎分離處理設計的一體化降解池；
