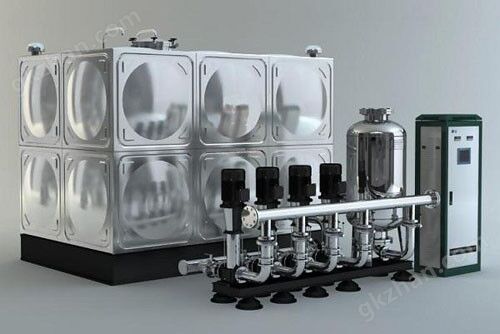

變頻恒壓供水設備

變頻恒壓供水設備

1、變頻恒壓供水設備的工作原理及特點

    變頻控制系統采用閉環“一拖N”控制方式，其控制核心是進口專用泵類變頻器，該產品具有專用集成供水控制基板，其內置了PID調節器及PLC控制器的功能，設計線路相對簡單。
    設備的控制原理如下：通過遠傳壓力表，連續采集管網壓力信號，傳輸到供水控制基板，該基板綜合給定信號與反饋信號后，經過PID調節，向變頻器輸出運轉頻 率指令，從而使反饋壓力值與給定壓力值相等。如果一臺泵達到工頻50HZ時 反饋壓力仍然低于給定壓力，這時系統會自動將達到原工作在變頻狀態下泵投入到工 頻運行，同時將一臺備用的泵用變頻器起動后投入運行，以加大管網的供水量 保證壓力穩定。當一段時間后若兩臺泵運轉反饋壓力仍然低于給定壓力，則依次將變頻 工作狀態下的泵投入到工頻運行，而將另一臺備用泵投入變頻運行。
    當用水量減少時，供水管路壓力上升，變頻器自動降低頻率控制其中一臺水泵低速運行，當達到頻率下限(一般設定為20~35Hz)時，若系統壓力仍高于設定 壓力，電控系統首先將先投入運行的工頻泵停掉，以減少供水量，降低供水壓力。如一段時間后壓力反饋信號仍然高于給定壓力，系統再停掉一臺工頻泵，如此類 推，直到后一臺泵變頻運行，恒壓供水。
    變頻供水設備能根據用水量的變化，自動確定水泵投入臺數及水泵轉速，達到供水壓力恒定和節能的目的。
    另外可增設專用的供水控制器代替了變頻器自帶的供水控制基板，具有控制能力強，操作方便靈活，可靠性高的特點。另可根據用戶要求，設計分時分壓供水。更加適應于中大型及特殊復雜的供水網絡系統。

    可根據用戶要求配備小型氣壓罐，在夜間低用水量時停泵，靠氣壓罐供水，更加節約能源。

供水控制器

供水變頻器
2、變頻恒壓供水設備的主要功能

      ●該設備具有過壓、欠壓、過流、過載，瞬間停電，電子熱保護等保護功能。
      ●變頻器有的自診斷功能，當故障出現時能顯示出故障信息代碼以便用戶對照。
      ●設備設有液位傳感器系統，可防止水池缺水時燒毀水泵、變頻器。
      ●設備設有相序保護和斷相保護功能，如設備在使用過程中出現斷相，相序錯換，設備能自保護停機。
      ●設備具有定時泵切換功能，而使各泵的運轉時間均一化，從而提高了泵的使用壽命。
      ●具有自動和手動運行功能。當自動部分出現問題時，可轉換到手動檔工作。
      ●設備有消防供水接口系統，可以與用戶的火警傳感系統連接，可達到遇火警時消防高壓用水自動開啟的目的。

      即兩種設定壓力。
      ●內置實時鐘。可編程壓力運行時間圖，多達每日8 段定時高低壓供水功能。（需配供水控制器）
      ●系統提供了二種節能工作方式，休眠功能或附屬小泵功能。（需配供水控制器）

      3、技術指標
      ●供水揚程：4—120 m
      ●供水流量：2—2000 m3/h
      ●水泵功率：0.55—75 KW
      ●平均節電率：30—60%
      ●壓力調節精度：0.01Mpa
      ●預定壓力設定數：第1、2壓力。其中第2壓力設定值為消防用水壓力。
      ●水泵數量及功率可根據用戶實際情況來選定。
