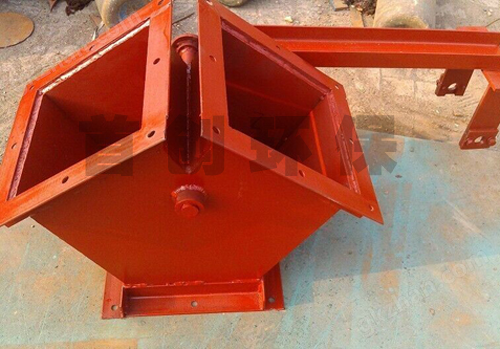

三通分料閥

采用   碳素鋼板焊接結構、具有體積小、重量輕、阻力小等特點。采用電液推桿驅動，運行平穩、故障率低、可以切換物料流向，也可以接受調節或變送單元信號進行自動控制。

三通分料閥主要由閥體、閥軸、閥板、曲柄機構、電液推桿等組成，工作時電液推桿的直線往復運動通過曲柄帶動閥軸、閥板作   角度的擺動，從而輸送物料、控制物料的流向及流量。 三通分料閥應用范圍：用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。

三通分料閥系列：(又稱換向閥、分料器、切換閥) 三通分料閥分為二大類。一類在常壓下使用。用于散裝固體物料的重力自由落料過程中由主輸送管到支管的分流切換（即切換物料的流向）。配置在重力落料場合。一般安裝在散裝粉粒體物料的貯斗下部,也可裝在溜管上。一類用于粉粒體物料稀相氣力輸送系統(風送系統)，主要輸送ABS塑料顆粒，食品，面粉和飼料等磨削性不強硬度不高的散裝物料，在輸送過程中利用閥芯的偏轉對物料進行切換，使物料流入到指定的儲庫或進入罐車中去。 閥門配置在壓力輸送場合，使用壓力<0.1PMa，一般安裝在氣流輸送的管道上。

三通分料閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿(電液動推桿、氣動推桿或手動機構)等組成。具有體積小、重量輕、能好、使用壽命長、阻力小，是利用電動推桿、電液動推桿、氣動推桿驅動，可以切換物料流向。是物料輸送系統中控制物料換向的理想設備，廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。

三通分料閥采用   鋼板焊接結構，具有體積小、重量輕、阻力小。采用電動推桿（電液動、氣動推桿）驅動，可以切換物料流向。

電液動三通分料器采用了電液推桿作動力源。因其具有自動過載保護性能，當運行受阻時，油路中壓力到調定的限額，溢流閥迅速而準確地溢流，實行過載保護。電機運轉在額定值內不會燒毀。當推桿運行至調定行程終端時，電液推桿油路集成塊中設計了自鎖機構，電機停止，活塞桿則自鎖在此位置上，處于保壓狀態。

1、我公司分料閥殼體為精密鑄造,外形美觀；市面殼體多為焊接件。外形相對粗糙。

2、拋光度可達，市面上無拋光或拋光精度小。

3、的密封結構，密封性。可用于氣力輸送系統；市面上多為重力卸料系統。

4、我司三通分料閥可實現全自動PLC控制。

三通分料閥主要性能

材質：SS304，SS304L，SS316，SS316L

規格：DN50~450

適用溫度：<180度

電源：24V，220V

三通分料閥使用及注意事項

1、手動三通分料閥由扳手控制兩個方向的轉換，應有箭頭指示流通方向。

2、氣動三通分料閥同二位五通電磁閥控制雙作用氣缸，由接觸器控制電路，實現電磁閥動作，從而實現三通分料閥的換向，同時也可由中控室計算軟件實現電磁閥動作。控制方式可根據用戶實際選擇。

3、輸送換向前，在所處管路段停止進料，確定停料后才可進行三通分料閥的換向操作。

4、正常工況下，0.4MPa的氣源壓力下即可驅動換向。若氣源壓力達0.6MPa時還不能驅動閥門，停機檢查，排除故障，不得繼續增大氣源壓力，以免造成人為損壞。

5、定期檢查氣動裝置及附件是否正常工作，進出氣管路是否松動。
