4G DTU嵌入式模塊ZSD1410

       4G DTU模塊-ZSD1410產品概述：

       4G DTU模塊-ZSD1410是一款使用7模全網通模塊進行無線數據傳輸的嵌入式終端，采用工業級中興7模全網通芯片組解決方案，支持功能軟件及二次開發定制服務，提供使用教程人工技術支持。

       支持國內3大運營商的所有網絡，體積較比ZSD2410更小、接口簡單，方便用戶的集成到自主主板設備支持PPP、TCP、UDP、ICMP等眾多復雜網絡協議和多SOCKET接口標準，為用戶提供全透明數據傳輸模式。支持自定義心跳包注冊包、數據前導包，支持眾山物聯云，用戶無需組建服務器，全面支持工業組態應用，用戶無需關心復雜的網絡協議，通過全透明串口，就可以進行無線數據收發。

       采用中興工業級通訊模塊及32位ARM處理器，雙看門狗設計，設備運行穩定。全網通DTU模塊支持7模12頻。

       4G DTU模塊-ZSD1410產品功能特點：

       1.自動分析處理各種情況，保持不斷線狀態，提供穩定可靠的網絡透傳通道。

       2.采用眾山的外置TCPIP協議棧軟件，的窗口機制使得數據透傳通道更加穩定、高效。

       3.設備不斷線，通訊基站網絡異常下，設備具有快速進行自動重連功能。

       4.支持3主3備多個數據中心，出現故障可以自動切換到對應的備用中心。

       5.支持TCP Client, UDP Master模式和基于眾山封裝的TCP-ZSD、UDP-ZSD模式，支持固定IP/動態域名。

       6.使用眾山的SDK，上位機開發更簡單，不會TCP編程也能快速建立自己的中心。

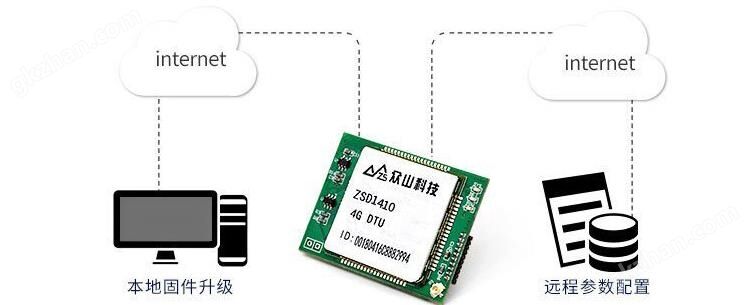

       7.支持本地、遠程參數配置和遠程固件升級。

       8.支持自定義注冊包、心跳包、數據包前導包，方便用戶確認數據。

       9.全面支持工業組態應用、OPC Server、支持虛擬串口，支持腳本編程功能。

       10.全面支持眾山云端口，用戶無需自建服務器。

       11.支持手機web實時查看設備運行狀態。

       12.提供TTL串口通信，波特率從300bps到115200bps可選開始位/停止位/奇偶校驗可選。

       13.產品體積小，44mmX33mmX8mm，封裝兼容我公司NB.Iot/wifi/lora等系列嵌入式DTU。

       14.提供SIM卡接口，用戶可自行設計放SIM卡的位置。

       15.串口接受緩存4*1024byte。

       4G DTU-ZSD1410基本功能描述：

       微控制單元(單片機)/PLC/傳感器串口設備→嵌入模塊→鏈接4G無線網絡。

       掌握關鍵核心技術——眾山2/3/4G DTU底層通信技術均采用我司自主開發的TCP/IP協議棧，并于2004年就取得<軟件著作權>登記證書，經過市場反饋，通過我司自主研發的通信協議棧實測數據，比中小型企業模塊廠家的協議棧通信效率、穩定性高10%以上。

       采用獨立的32位ARM核心處理器——眾山DTU采用“通信模塊+外部獨立32位ARM核心CPU'，的硬件方案，且內部集成高可靠性的復合式看門狗，DTU死機，保證數據傳輸的穩定性!

       支持雙向透明傳輸——本品可實現串口/TTL與4G網絡雙向透明傳輸，通訊數據高效穩定。

       支持3主3備主備自動切換——ZSD1410不僅可以支持同時鏈接3個主數據中心，用戶還可以為每個主數中心設置一個備用數據中心，當主數據中心出現故障(斷網、或者服務器宕機等)時，ZSD1410可以檢測到主數據中心故障，并自動切換鏈接到對應的備用數據中心已保證重要數據不丟失。

       4G DTU模塊-ZSD1410支持靈活數據報文自定義：

       自定義注冊包:用戶可以自由配置ZSD1410與數據中心鏈接時的發送的數據包內容。

       自定義心跳包:用戶可以自由配置ZSD工410發給數據中心的心跳包內容。

       自定義數據包前導包:用戶可以在DTU發送給數據中心的數據包前配置特定的內容，以便于區分數據類型或類別。

       支持腳本編程一靈活定義本地采集動作

       可提供與模塊配套的開發板(ZSDBO2)，將ZSD1410插接在開發板上，接線更簡單，方便前期對產品的功能測試。

       4G DTU模塊-ZSD1410支持多種方式進行參數配置：

       使用配套的軟件進行參數配置。

       用戶主板集成參數配置協議完成參數配置。

       數據中心集成參數配置協議遠程配置參數。

       基于眾山物聯云用虛擬串口結合本地配置軟件完成參數配置。

       4G DTU模塊-ZSD1410配套軟件介紹

       可視窗口配置軟件界面——眾山提供免費的軟件支持，配置軟件可導入參數文件進行設備心跳包設置、云開關設置、自建數據中心參數設置、波特率設置、串口通訊參數設置、本地腳本采集設置、登錄包設置APN設置、DNS設置、常規DTU登陸參數設置等多項功能。

       可視窗口數據中心軟件界面——數據中心軟件支持虛擬串口建立、復位虛擬串口、遠程參數配置等功能，可兼容現有串口設備軟件，降低軟件開發成本，實現設備本地快速測試。

       眾山云技術支持手機接收數據報警

       眾山云端虛擬串口技術——基于眾山云虛擬串口功能，PLC監控有線客戶可無切換，自動實現舊數據中心軟件的兼容使用，將無線設備虛擬成有線連接。

       4G DTU模塊-ZSD1410上位機數據中心二次開發說明：

       眾山提供產品控件發布目錄下VB、VC、Delphi、Cbuilder、C#五種編程開發環境下的數據采集中心例程源代碼，方便客戶快速開發，且支持人工技術支持。

       使用眾山的OCX控件，上位機開發更簡單，不會TCP編程也能快速建立自己的監控中心。開發流程:引入datacenter控件(數據中心控件)>基于控件進行編程>實現應用層功能，免費提供第三方調試開發工具，降低客戶開發難度。

       4G DTU模塊-ZSD1410二次開發簡要流程：

       需要虛擬串口:下載對應產品二次開發資料包→閱讀數據中心開發手冊。

       使用數據中心DEMO軟件，創建虛擬串口→監控軟件基于虛擬串口進行組網通信。

       不需要虛擬串口:下載對應產品二次開發資料包→閱讀數據中心開發手冊。

       基于數據中心OCX控件或不基于→基于OCX→查看開發示例→參考示例教程課件→開發監控軟件。

       不基于OCX→配置DTU采用TCP-CLIRNT或UDP-MASTER通訊協議→基于TCP/UDP-SOCKET編程，開發監控軟件。協議→基于TCP/UDP-SOCKET編程，開發監控軟件。

       4G DTU模塊-ZSD1410產品細節和配件：

       4G DTU模塊-ZSD1410模塊組網參考案例圖：
