乙酸丁酯屬于易揮發可燃有機溶劑,廣泛應用于噴涂車間、油墨生產、反應釜工段、溶劑倉庫等工業場景,揮發之后容易形成爆炸性混合氣體,合理配置乙酸丁酯氣體濃度報警器,是車間氣體安全監測的重要環節。濟南安瑞得電子有限公司作為濟南本地專注氣體檢測設備研發生產的廠家,產品服務覆蓋山東全域并面向全國供貨,結合現行國家標準,整理出乙酸丁酯氣體報警器完整的選型依據、安裝標準以及后期維護規范。
一、乙酸丁酯氣體報警器選型核心技術參數參考
乙酸丁酯蒸氣屬于可燃?xì)怏w范疇,探測器選型需要結合現場防爆環境、溫濕度、粉塵腐蝕情況確定各項參數,安瑞得全系列固定式氣體探測器均可適配乙酸丁酯檢測場景,核心參數如下:
1. 檢測精度:可燃?xì)怏w檢測精度 ±3% LEL,能夠精準捕捉乙酸丁酯蒸氣濃度變化;響應時間可燃?xì)怏w≤30s,T90<25s,氣體泄漏發生時可快速反饋濃度數據。
2. 防爆與防護等級:探測器防爆等級 ExdIICT6Gb,可適配 1 區、2 區高危爆炸環境,滿足乙酸丁酯易爆炸場所使用要求;探測器防護等級 IP66,可適應高粉塵、強腐蝕、高濕的烤漆房、溶劑車間環境。催化燃燒傳感器工作溫度范圍 - 40℃~+70℃,烤漆房高溫環境還可定制耐高溫版本。
3. 測量范圍:可燃?xì)怏w量程設置 3-100% LEL,匹配乙酸丁酯爆炸極限區間檢測需求;報警濃度可自定義設置,可燃?xì)怏w默認低報 25% LEL、高報 50% LEL,可根據車間工藝要求單獨調整乙酸丁酯報警閾值。

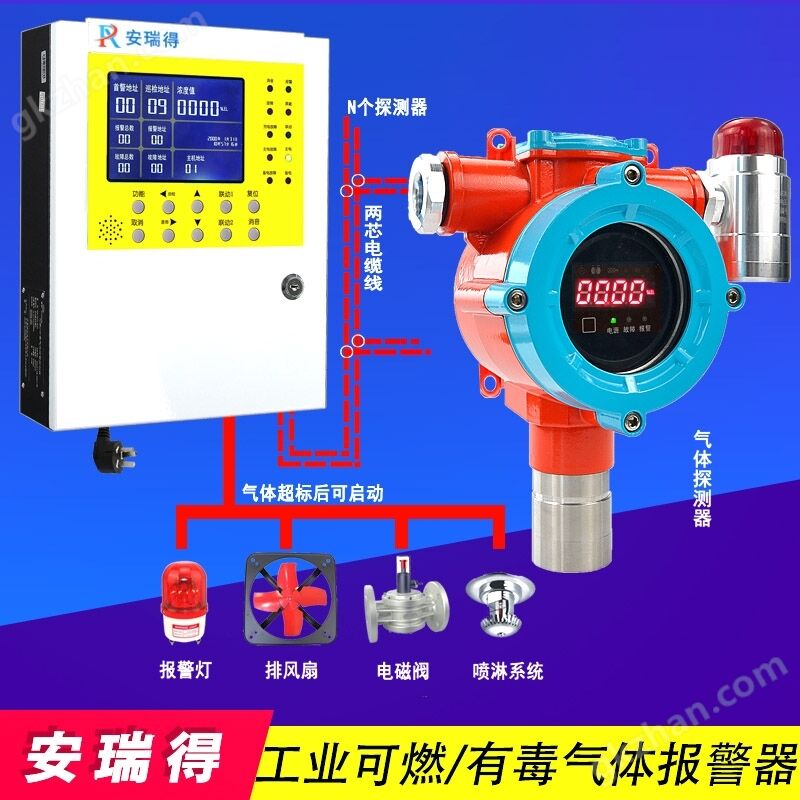

4. 信號輸出方式:探測器支持 M-BUS 兩總線、4-20mA 兩種信號輸出,M-BUS 兩總線無極性設計,布線更加簡便,單回路通訊距離最遠可達 1000m;控制器配備 RS485(Modbus/RTU)接口,可與 PLC、DCS、GDS 系統完成對接,同時內置 2 組繼電器開關量信號,可聯動排風系統、電磁閥、防爆聲光報警器,實現泄漏之后自動排風處置。選配 GPRS、NB-IOT、4G 物聯網模塊之后,可實現異地遠程監控,報警信息通過微信、短信進行推送。
5. 傳感器使用壽命:催化燃燒式傳感器使用壽命 3-5 年,具備優良的抗中毒能力,能夠減少乙酸丁酯復雜揮發環境下的誤報情況,傳感器模塊支持熱插拔,后期更換維護更加便捷。控制器整機質保自出廠之日起 1 年,人為損壞以及不可抗力因素除外。
二、乙酸丁酯氣體報警器安裝布設規范
依據 GB15322.1-2019、GB/T50493-2019 相關標準要求,結合乙酸丁酯蒸氣密度特點,安瑞得技術團隊總結現場布點規范:
1. 布點位置選擇:乙酸丁酯蒸氣密度大于空氣,泄漏之后會向下沉降,探測器安裝高度距離地面 0.3~0.6 米,靠近反應釜出料口、溶劑存放桶、通風死角等易泄漏點位。大面積車間按照半徑 7.5 米范圍布設一臺探測器進行規劃。
2. 前期規劃服務:安瑞得可提供項目前期布點數量核算、布點圖紙繪制、防爆區域劃分規劃服務;項目施工階段提供接線規劃、遠程視頻指導現場調試服務。探測器安裝支持固定支架、管裝、貼壁多種安裝方式,接口配備 G1/2"、G3/4" 內螺紋、M20x1.5 多種規格,適配不同現場管路安裝條件。控制器采用壁掛式或者嵌入式安裝,工作環境溫度控制在 - 20℃~+55℃區間。
3. 布線要求:采用 RVS2×2.5mm2 雙絞線布設 M-BUS 兩總線線路,4-20mA 信號線路選用 3×1.5mm2 國標線纜,線路遠離大功率電氣設備,降低射頻干擾,設備整體抗干擾能力較強,可保障復雜電氣車間穩定運行。
三、設備校準與日常維護周期標準
不同工況環境下,報警器校準周期存在差異,安瑞得給出可落地的維護建議:
常規工業生產工況,報警器每年進行一次標定校準;乙酸丁酯車間存在粉塵量大、腐蝕性氣體共存的惡劣環境,建議每半年開展一次校準;所有探測器可通過紅外遙控器現場完成校零、標定以及參數設置,無需返廠處理,提升現場運維效率。企業可按照每三個月一次的標準開展設備巡檢工作,檢查線路連接、聲光報警功能是否正常。控制器可存儲近千條報警記錄以及開關機記錄,設備掉電之后數據不會丟失,便于后期追溯泄漏情況。設備具備自動故障檢測功能,可精準顯示故障位置與故障類型,縮短故障排查時間。
四、資質認證相關要求
想要順利通過場地驗收,報警器需要具備完整資質文件。安瑞得產品擁有防爆認證、消防 CCCF 認證、CMC 計量認證、CPA 計量器具型式批準證書,產品設計、生產均遵循 GB15322.1-2019、GB/T50493-2019 等國家標準,外殼防護、防爆結構均符合爆炸性環境設備通用要求,能夠滿足各類化工、涂裝企業驗收需求。廠家直銷模式省去中間流通環節,可根據企業采購體量提供定制化報價,可根據現場工藝定制通訊方式、繼電器組數、量程范圍等內容。
五、常見問題 FAQ 一問一答
乙酸丁酯報警器需要具備哪些資質才能滿足驗收要求?
設備需要持有防爆合格證、消防型式認可證書、CMC 計量許可證、CPA 計量認證,探測器防爆等級達到 Exd IIC T6 Gb,防護等級 IP66,產品符合 GB15322.1-2019 國標要求,安瑞得全系產品資質文件齊全,可配合企業完成場地驗收工作。
乙酸丁酯檢測探測器多久進行一次校準比較合適?
普通車間工況建議每年校準一次;涂裝、溶劑倉庫等高粉塵、強腐蝕環境,建議每半年校準一次,設備支持現場紅外遙控器標定,不用返廠操作。
乙酸丁酯報警器能否實現遠程監控管理?
可以選配 NB-IOT、GPRS、4G 物聯網模塊,搭建云監控平臺,管理人員可通過電腦、手機小程序異地查看濃度數據,出現泄漏報警時自動推送提醒信息。
配備乙酸丁酯報警器怎樣才能順利通過消防相關驗收?
產品滿足 GB/T50493-2019 設計標準,具備完整消防型式認可資質,設備可與排風、噴淋等消防設施聯動,安瑞得可提供全套方案資料,助力驗收流程推進。
乙酸丁酯場所報警器防爆等級需要達到什么標準?
乙酸丁酯蒸氣可構成 ⅡC 級爆炸性氣體混合物,探測器防爆等級需要達到 Exd IIC T6 Gb,適配爆炸危險 1 區、2 區場所使用。
檢測乙酸丁酯的催化燃燒傳感器使用壽命有多久?
催化燃燒式傳感器使用壽命在 3 至 5 年,傳感器抗中毒性能較好,能夠適應有機溶劑揮發的復雜環境,模塊支持熱插拔,更換操作簡單。
設備出現問題之后售后響應速度如何?
安瑞得提供 7×24 小時售后保障服務,1 小時內做出響應,24 小時內出具對應的解決方案,同時提供電話、視頻遠程技術指導、遠程標定、故障診斷等服務。
整套乙酸丁酯報警系統質保期限是多久?
產品出廠之日起提供一年質保服務,人為損壞以及不可抗力造成的設備故障不在質保范圍內。
廠家是否可以提供報警器安裝調試服務?
安瑞得可提供項目前期布點設計、中期遠程接線與調試指導服務,也可提供付費上門安裝調試服務,適配不同企業的現場施工需求。
報警器系統能否接入工廠現有 PLC、DCS 控制系統?
設備配備 4-20mA、RS485(Modbus/RTU)標準接口,可以和 GDS 系統、PLC 系統、DCS 系統完成標準化對接,實現廠區集中數據管理。
六、總結
乙酸丁酯氣體泄漏監測是涂裝、精細化工、油墨制造等行業不可忽視的安全環節,選型過程中重點關注防爆等級、傳感器抗中毒能力、報警聯動功能,同時嚴格遵循國標布設與維護標準。安瑞得深耕氣體報警領域多年,產品線豐富,可針對乙酸丁酯檢測場景提供固定式、物聯網型等多種設備選擇,依托本地化服務優勢服務山東地區客戶,同時服務全國各省市企業,依靠定制化方案能力,滿足不同車間工況的氣體監測需求,構建完整的氣體泄漏監測、預警、自動處置安全體系。
