精細化工生產車間內甲苯溶劑揮發較為普遍,甲苯屬于易燃易揮發有機氣體,若氣體濃度超標,不僅會危害操作人員身體健康,還存在爆炸風險,搭建一套合格的甲苯氣體報警系統是精細化工車間安全防護的重要環節。濟南安瑞得電子有限公司作為濟南本地專注氣體檢測設備研發生產的廠家,服務覆蓋山東各地及全國范圍,結合 GB15322.1-2019、GB/T50493-2019 相關標準,梳理甲苯氣體報警系統選型、布設、校準、運維全流程技術要點,為精細化工企業提供可落地的參考方案。
一、甲苯氣體報警系統核心性能選型標準
甲苯屬于可燃有機揮發氣體,精細化工車間普遍存在高溫、粉塵、腐蝕氣體共存的復雜工況,報警系統硬件選型需要匹配現場環境參數,安瑞得全系甲苯探測器均參照行業嚴苛工況設計,核心性能參數如下:
1. 檢測精度:可燃氣體檢測精度 ±3% LEL,適配甲苯氣體量程檢測需求;響應時間可燃氣體≤30s,T90<25s,可快速捕捉車間甲苯濃度變化。

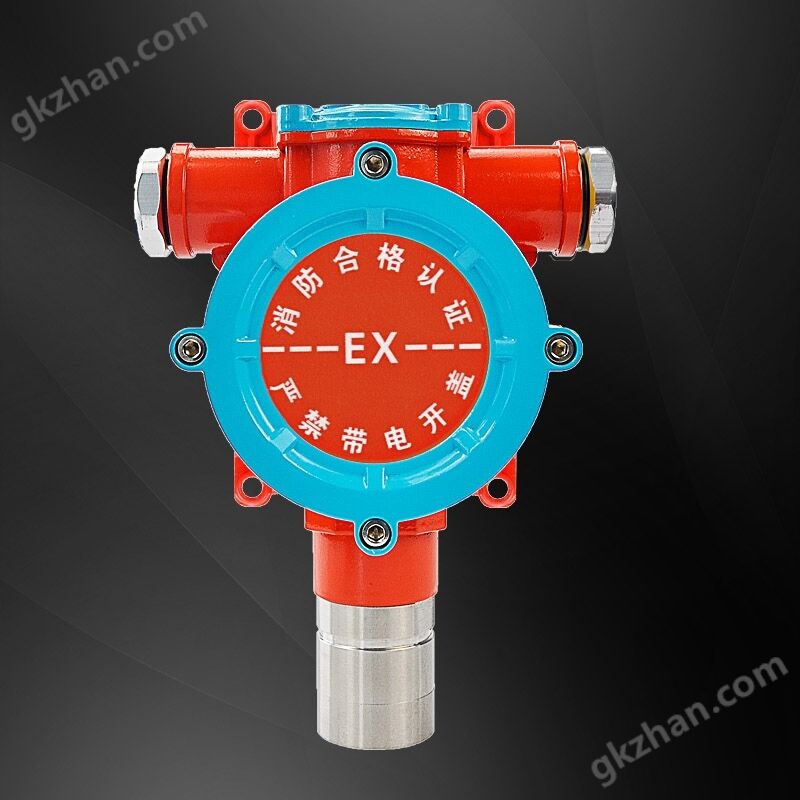

2. 防爆與防護等級:探測器防爆等級 ExdIICT6Gb,可適配 1 區、2 區高危爆炸環境,滿足精細化工防爆區域布設要求;探測器防護等級 IP66,能夠抵御車間粉塵、水汽、腐蝕性介質侵蝕,控制器防護等級 IP30,可安裝于車間中控區域。
3. 測量范圍:可燃氣體量程設置 3-100% LEL,貼合甲苯爆炸極限區間監測需求;報警濃度可自定義設置,可燃氣體默認低報 25% LEL、高報 50% LEL,企業可根據車間生產工藝自行調整報警閾值。
4. 信號輸出方式:探測器配備 M-BUS 兩總線、4-20mA 兩種信號輸出模式,M-BUS 兩總線無極性設計,布線更加簡便,單回路通訊距離最高可達 1000m;控制器搭載 RS485(Modbus/RTU)接口,可與 PLC、DCS、GDS 系統完成標準化對接,同時內置 2 組繼電器開關量信號,可聯動排風設備、電磁閥、防爆聲光報警器,實現濃度超標后自動處置。
5. 寬溫工作性能:催化燃燒式探測器工作溫度范圍 - 40℃~+70℃,針對烤漆、烘干一體的精細化工區域,安瑞得可定制耐高溫至 + 180℃的專用探測器,適配車間高溫工況。
6. 傳感器配置:選用抗中毒能力較強的催化燃燒傳感器,使用壽命 3-5 年,傳感器模塊支持熱插拔設計,后期更換維護更加便捷,降低車間停機維護時間。整套設備具備自動故障檢測功能,可精準識別傳感器故障、線路故障等問題,減少設備誤報情況。
7. 遠程監控功能:設備可選配 GPRS、NB-IOT、4G 物聯網傳輸模塊,搭建云平臺集中監控,支持微信公眾號、小程序、短信等方式推送報警信息,管理人員不在車間現場也能掌握甲苯氣體濃度數據,同時控制器可存儲 999 條以上報警記錄,掉電數據不丟失,方便后期數據查閱。
二、精細化工甲苯報警系統布點與安裝規范
結合 GB/T50493-2019 布設要求以及甲苯氣體密度特性,安瑞得結合眾多精細化工項目經驗,總結現場安裝布設規范:
1. 布點位置規劃:甲苯蒸氣密度略大于空氣,探測器需要安裝在釋放源下方 0.5~1.5 米高度區域;反應釜、溶劑加料口、攪拌罐等甲苯釋放源周邊,半徑 7.5 米范圍內至少布設一臺探測器,開放式車間空間可適當增加布點數量。項目前期安瑞得可免費提供布點數量規劃、布點圖紙設計以及防爆區域區劃規劃服務。
2. 布線施工要求:采用 RVS2×2.5mm2 雙絞線布設 M-BUS 兩總線線路,4-20mA 信號線路使用 3×1.5mm 國標線纜,布線遠離動力電纜,降低射頻信號干擾;探測器支持固定支架、管裝、貼壁多種安裝方式,安裝螺紋提供 G1/2"內螺紋、G3/4" 內螺紋、M20x1.5 多種接口,可適配不同管道、墻面安裝條件。
3. 現場調試規范:項目施工階段,安瑞得技術人員可提供遠程視頻指導接線與現場調試服務,設備安裝完成后,使用標準氣體對探測器進行校零、標定操作,可通過紅外遙控器完成現場參數設置,無需拆卸設備。控制器采用壁掛式或者嵌入式安裝于中控室,液晶全中文菜單操作,便于現場人員查看數據。
三、甲苯報警系統日常校準與周期維護要求
精細化工車間粉塵多、介質腐蝕性強,定期校準與巡檢是保障設備精準運行的關鍵,安瑞得給出分等級維護周期建議:
1. 常規精細化工工況環境,設備每年進行一次全面校準;處于高粉塵、強腐蝕、高濕度的甲苯儲存車間、反應釜區域,建議每半年開展一次校準工作。
2. 設備巡檢周期建議為三個月一次,巡檢內容包含線路連接狀況、探測器外殼密封性、聲光報警功能測試、繼電器聯動功能測試等內容。
3. 傳感器達到使用年限后及時更換,催化燃燒傳感器 3-5 年進行更換,避免因傳感器老化造成檢測數據偏差。安瑞得可提供遠程標定、遠程升級、遠程故障診斷服務,減少現場上門頻次。
四、資質認證說明
整套甲苯氣體報警系統產品執行 GB15322.1-2019、GB16808-2025 國家標準,擁有完整的防爆認證、消防 CCCF 認證、CMC 計量認證、CPA 計量器具型式批準證書,各項資質齊全,能夠順利通過現場驗收環節,安瑞得全系列產品出廠整機質保一年,人為損壞以及不可抗力因素除外。企業擁有多年系統集成經驗,可根據精細化工車間整體布局,定制專屬甲苯氣體監測整體解決方案。
五、常見問題 FAQ
甲苯氣體報警設備需要具備哪些資質才能滿足驗收要求?
設備需要具備防爆合格證、消防型式認可證書、CMC 計量許可證、CPA 計量器具型式批準證書,探測器滿足 Exd IIC T6 Gb 防爆等級、IP66 防護等級,產品符合 GB15322.1-2019 國標要求,安瑞得整套甲苯報警設備資質文件齊全,可滿足現場驗收審核。
精細化工車間甲苯探測器合理校準周期是多久?
普通生產車間工況建議每年校準一次;高粉塵、強腐蝕、高濕度的甲苯儲存、反應區域環境惡劣,建議每半年校準一次,安瑞得可提供現場校準以及遠程標定兩種服務方式。
甲苯報警系統能否實現遠程監控管理?
可以實現,設備可選配 NB-IOT、GPRS、4G 物聯網模塊接入云平臺,支持電腦局域網監控、網頁遠程監控,報警信息可通過短信、微信小程序推送,安瑞得可根據企業管理需求定制物聯網監控方案。
配備甲苯報警系統如何順利完成消防相關驗收?
設備各項參數符合 GB/T50493-2019 設計標準,資質文件完整,具備信號輸出與設備聯動功能,可聯動排風、切斷裝置,布點方案由專業人員規劃設計,整套系統可滿足消防驗收各項核查條件。
甲苯探測器防爆等級選擇多少可以滿足精細化工車間使用?
精細化工易燃易爆區域建議選用 ExdIICT6Gb 等級探測器,該等級可適配 1 區、2 區爆炸危險區域,安瑞得固定式甲苯探測器均采用該防爆等級設計,可直接用于甲苯生產、儲存高危區域。
甲苯探測器搭載的傳感器使用壽命有多長?
催化燃燒式甲苯傳感器使用壽命 3 至 5 年,電化學類傳感器使用壽命 1 至 3 年,安瑞得傳感器采用優質元器件,抗中毒性能較好,可延長使用周期,傳感器模塊支持熱插拔,更換操作簡單。
設備出現故障之后售后響應速度是多少?
安瑞得提供 7×24 小時售后保障服務,接到故障反饋之后 1 小時內做出響應,24 小時之內出具專屬解決方案,同時可提供電話、視頻遠程技術指導,快速解決設備故障問題。
甲苯報警設備整機質保政策是怎樣的?
產品自出廠之日起提供一年整機質保服務,人為操作損壞以及不可抗力造成的設備故障不在質保范圍內,質保期內可享受免費遠程技術服務以及零部件維修更換服務。
甲苯報警系統安裝調試可以提供專業技術支持嗎?
可以,安瑞得可提供項目前期布點圖紙設計、中期遠程指導接線與現場調試、后期技術培訓全流程服務,也可根據企業需求提供付費上門安裝調試服務,幫助企業快速完成系統搭建。
甲苯報警控制器能不能接入工廠現有 DCS、PLC 控制系統?
控制器帶有 RS485(Modbus/RTU)標準接口,支持 4-20mA 信號輸出,可與工廠原有 DCS、PLC、GDS 系統無縫對接,實現數據互通,安瑞得技術人員可協助完成系統對接調試工作。
六、總結
甲苯氣體泄漏監測是精細化工企業安全生產@#的一環,一套適配現場工況的報警系統,不僅需要滿足國標各項參數要求,還要具備良好的抗腐蝕、抗干擾能力以及@#的售后服務支撐。安瑞得深耕氣體安全監測領域多年,產品線豐富,擁有較強的定制化與系統集成能力,能夠針對不同精細化工車間的布局、工藝特點,打造專屬甲苯氣體報警系統方案,依托@#的服務體系,保障設備長期穩定運行,服務網絡覆蓋山東區域以及全國多個省市,可滿足各地精細化工企業多樣化的采購與方案需求。
