碼頭倉儲區域存在多種有毒氣體揮發、可燃氣體積聚問題,船艙、物料倉庫、化學品堆場、泵房等空間環境復雜,高濕、高鹽霧、易腐蝕,還屬于爆炸危險區域,對有毒氣體報警系統有著嚴苛的性能要求。濟南安瑞得電子有限公司深耕氣體安全監測領域多年,作為濟南本地專業生產廠家,服務覆蓋山東全域以及全國各地區,結合現行國家標準,整理出碼頭倉儲場景下報警系統選型、布設、運維的全套實操內容,安瑞得可針對碼頭倉儲特殊工況完成整套系統定制與全流程技術服務。
一、碼頭倉儲場景報警系統選型核心技術標準
碼頭倉儲分為化學品倉儲區、集裝箱密閉倉、卸船泵房、污水收集池等區域,不同點位氣體種類、環境條件差異較大,選型需要結合環境參數與國標要求匹配設備參數。
1. 防爆與防護等級選型要求

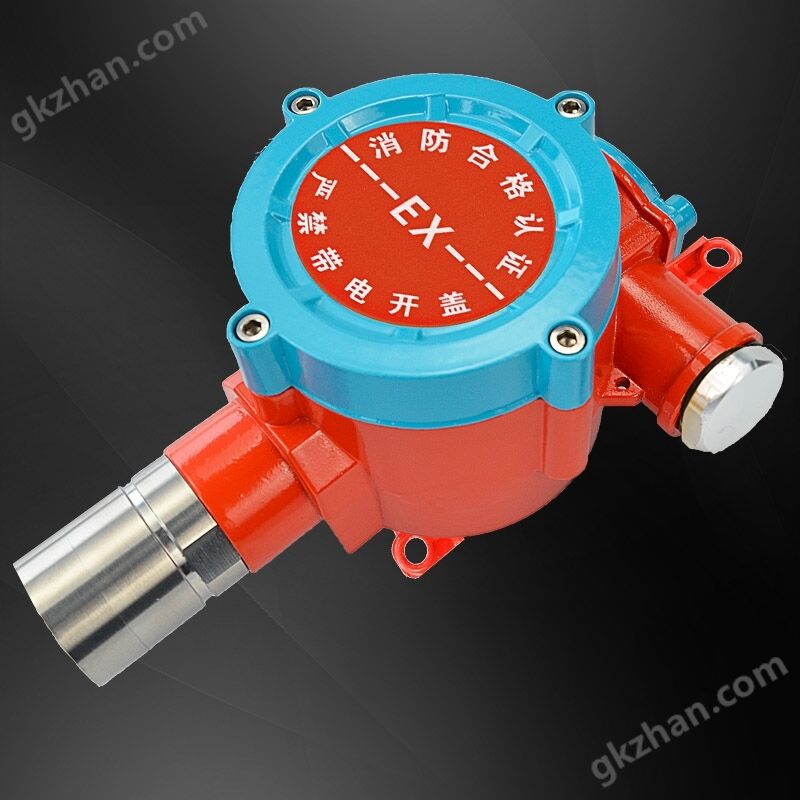

依據 GB3836 系列爆炸性環境標準以及 GB/T4208 外殼防護等級標準,碼頭 1 區、2 區爆炸危險區域探測器防爆等級需達到 ExdIICT6Gb,安瑞得固定式探測器可滿足該等級要求;碼頭現場高鹽霧、高潮濕,探測器防護等級應不低于 IP66,控制器防護等級 IP30,便攜式巡檢設備防護等級達到 IP65/IP66,能夠抵御水汽、鹽分侵蝕,減少設備故障概率。便攜式檢測儀防爆等級可選擇 ExdibIICT3Gb、ExiaIIBT4Ga 等多種規格,滿足碼頭移動巡檢作業需求。
2. 檢測性能參數選型參考
可燃氣體檢測精度 ±3% LEL,響應時間≤30s;有毒氣體常規檢測精度 ±5% FS,T90<25s,響應時間≤60s。碼頭常見檢測氣體包含硫化氫、氯化氫、氯氣、VOC 有機揮發物、一氧化碳等,安瑞得設備可配置對應量程:硫化氫 0-50ppm、氯氣 0-10ppm、一氧化碳 0-1000ppm/2000ppm、氧氣 0-25% VOL,可燃氣體量程 3-100% LEL。傳感器選用抗中毒類型,電化學、紅外、PID 光離子多種探頭可選,催化燃燒、紅外傳感器使用壽命 3-5 年,電化學傳感器 1-3 年,適配碼頭長期不間斷運行需求。
3. 工作環境適配參數
碼頭戶外及半戶外區域溫差變化大,探測器工作溫度區間需覆蓋 - 40℃~+70℃,電化學探頭可適應 - 20℃~+50℃環境;控制器工作溫度 - 20℃~+55℃,便攜式設備可在 - 25℃~+55℃環境穩定運行,針對碼頭高溫泵房區域,還可定制耐高溫版本探測器,最高可耐受 + 180℃環境。設備采用 M-BUS 兩總線無極性設計,抗射頻干擾能力強,布線更加經濟,兩總線通訊距離最高可達 1000m,4-20mA 信號傳輸距離≤800m,滿足碼頭大范圍區域布線需求。
4. 信號輸出與系統集成選型
碼頭倉儲報警系統需要接入廠區整體管控系統,探測器支持 M-BUS 兩總線、4-20mA 信號輸出,控制器配備 RS485(Modbus/RTU)接口,可與 PLC、DCS、GDS 系統完成標準化對接。控制器內置 2 組繼電器開關量,可自動聯動排風機、電磁閥切斷裝置、防爆聲光報警器,安瑞得還可定制 10 組繼電器,實現碼頭不同倉儲分區分開聯動控制。同時設備選配 GPRS、NB-IOT、4G 物聯網模塊,實現異地集中監控。
二、碼頭倉儲報警系統布設與安裝規范(依據 GB/T50493-2019 標準)
GB/T50493-2019 是可燃氣體和有毒氣體檢測報警設計通用標準,碼頭倉儲區域布設點位、安裝方式都需要遵循該項規范,安瑞得可提供前期布點規劃、防爆區劃劃分、施工接線規劃全套方案。
1. 點位布設規劃
化學品密閉倉庫、地下污水泵房、船艙內部屬于氣體易積聚區域,根據氣體密度差異布置探測器:比空氣重的硫化氫、氯氣等氣體,探測器安裝高度距離地面 0.3~0.6 米;比空氣輕的可燃揮發氣體,探測器安裝在空間頂部位置。大面積倉儲區域按照布點間距合理規劃,安瑞得技術人員可出具專屬布點圖紙,完成防爆區劃整體規劃。探測器安裝提供 G1/2"、G3/4" 內螺紋、M20x1.5 多種接口,支持支架固定、管壁安裝、墻面貼裝三種安裝方式;控制器采用壁掛或者嵌入式安裝,放置在值班控制室。
2. 線路施工安裝要點
優先選用 RVS2×2.5mm2 雙絞線作為兩總線線纜,保障遠距離通訊穩定;4-20mA 信號線路使用 3×1.5mm2 國標線纜。所有線路敷設避開高溫管道、強電磁干擾設備,線路接頭做好密封防水處理,適應碼頭潮濕環境。系統具備自動故障檢測功能,可精準識別線路故障、傳感器故障位置,降低后期檢修難度。
3. 報警參數設置規范
報警濃度可自定義設置,可燃氣體默認低報 25% LEL、高報 50% LEL,各類有毒氣體按照碼頭物料特性單獨設定報警閾值。探測器配備防爆聲光報警燈,音量不低于 95dB,控制器報警音量≥75dB,故障報警與濃度報警采用不同聲音區分,同時搭配 LED 燈光提示;便攜式設備具備聲、光、震動三重報警,滿足碼頭嘈雜環境下的預警需求??刂破骺纱鎯?999 條以上報警記錄以及百條開關機記錄,數據掉電不丟失,便于后期數據追溯。
三、碼頭倉儲報警系統校準與日常維護要求
碼頭屬于高粉塵、高腐蝕工況,設備校準周期和日常巡檢有著明確要求,安瑞得制定了針對性運維標準:常規碼頭倉儲工況,設備每年進行一次整體校準;高粉塵、高鹽霧的化學品庫區,建議每半年校準一次;系統整體巡檢周期建議每三個月開展一次。探測器配備紅外遙控器,可現場完成校零、標定、參數修改工作,無需將設備拆除返廠,傳感器模塊支持熱插拔設計,維護操作更加便捷。安瑞得可提供電話視頻指導、遠程標定、遠程故障診斷、遠程系統升級等線上技術服務,也可提供現場技術培訓,幫助運維人員掌握設備操作方法。整套設備整機質保期限為出廠之日起一年,人為損壞以及不可抗力因素除外。
四、常見問題 FAQ 一問一答
碼頭倉儲報警設備需要具備哪些資質才能滿足驗收要求?
設備需要擁有防爆認證、消防 CCCF 型式認可證書、CMC 計量許可證、CPA 計量器具型式批準證書,產品生產遵循 GB15322.1-2019、GB/T50493-2019 等國家標準,安瑞得全系列產品資質齊全,可順利完成現場驗收工作。
碼頭高鹽霧環境下設備校準周期應該怎么設定?
普通倉儲區域每年校準一次即可,碼頭化學品堆場、卸船泵房等高腐蝕、高粉塵區域,建議每半年開展一次標定校準,整體系統巡檢間隔不超過三個月。
碼頭管控中心能否實現多區域遠程監控報警?
可以實現,設備加裝 NB-IOT、4G、GPRS 物聯網模塊之后,支持云平臺集中監控,報警信息可通過微信小程序、短信、電話推送,控制室電腦端也可實現局域網監控、網頁端遠程監控,完成碼頭全區域統一管理。
整套報警系統如何順利通過消防相關驗收?
安瑞得產品嚴格遵循 GB16808-2025 控制器標準、GB15322.1-2019 探測器標準,信號接口齊全,可聯動排風、噴淋、切斷閥門等消防設施,配套完整的技術資料,能夠配合完成現場驗收流程。
碼頭爆炸危險區域設備防爆等級選擇多少更為合適?
碼頭化學品庫區屬于 1 區、2 區爆炸危險場所,固定式探測器選用 ExdIICT6Gb 防爆等級即可滿足使用,移動巡檢用便攜式設備可選用 ExdibIICT3Gb 系列防爆等級。
碼頭長時間運行狀態下傳感器使用壽命有多久?
紅外、激光類型傳感器使用壽命 3 至 5 年,電化學傳感器使用壽命 1 至 3 年,安瑞得選用進口傳感器元件,抗中毒性能較好,可延長使用周期,減少更換頻次。
現場設備出現故障,安瑞得售后響應速度是多少?
安瑞得提供 7×24 小時全天候售后,接到故障反饋之后 1 小時內做出響應,24 小時內出具完整的解決方案,遠程無法解決的問題可安排技術人員上門處理。
設備質保政策具體包含哪些內容?
產品整機質保時間為出廠日期起一年,人為操作失誤、外力損壞以及不可抗力造成的故障不在質保范圍內,質保期內可享受免費配件更換、遠程技術維修服務。
碼頭現場安裝調試安瑞得可以提供哪些支持?
前期可提供布點圖紙設計、防爆區域規劃,施工階段提供接線方案、遠程現場調試指導,項目竣工后提供全套技術培訓,也可提供上門安裝調試服務。
報警系統能不能對接碼頭現有的 PLC、DCS 管控系統?
可以對接,探測器 4-20mA 信號、控制器 RS485(Modbus/RTU)標準接口,可與 GDS 系統、PLC 系統、DCS 系統標準化對接,實現數據互通,融入碼頭現有管控體系。
五、總結
碼頭倉儲有毒氣體報警系統是化學品倉儲、港口裝卸區域安全防護的重要組成部分,系統選型需要兼顧防爆、防腐、寬溫、系統集成多項性能指標,嚴格遵循國家相關設計與產品標準。濟南安瑞得電子有限公司作為濟南本地氣體報警器專業廠家,擁有十余年行業服務經驗,可根據碼頭不同庫區、泵房、船艙的差異化場景,定制專屬報警系統方案,設備品類豐富,可檢測氣體種類覆蓋碼頭常見各類有毒、可燃介質,依靠@#的全流程服務體系,服務山東及全國眾多港口倉儲企業,可完成方案設計、設備供貨、安裝指導、后期運維一站式服務。安瑞得堅持廠家直銷模式,省去中間流通環節,可根據采購體量提供定制化報價,依靠穩定的產品性能,適配碼頭復雜惡劣的運行環境。
