　　產生煙霧是發生火災的重要特征，德立科公司出品的 YW-CD 型煙霧探測報警器正是為了準確探測火災煙霧、及時解決火災問題而研發的。當監測到煙霧濃度超標時，煙霧探測器會立即光報警，并發出信號，報警主機鳴笛報警，報警主機可顯示報警的位置。

　　YW-CD 型煙霧探測報警器主要由煙霧探測器、報警主機及信號線束等組成。

　　二、產品特點

　　1、在監測到煙霧濃度超標時，煙霧探測器立即光報警，并發出信號，報警主機鳴笛報警，報警主機可顯示報警的位置。

　　2、本產品可根據需要增加至8只，以便同時監測8處監測目標場所的煙霧變化情況。

　　三、產品外觀及尺寸

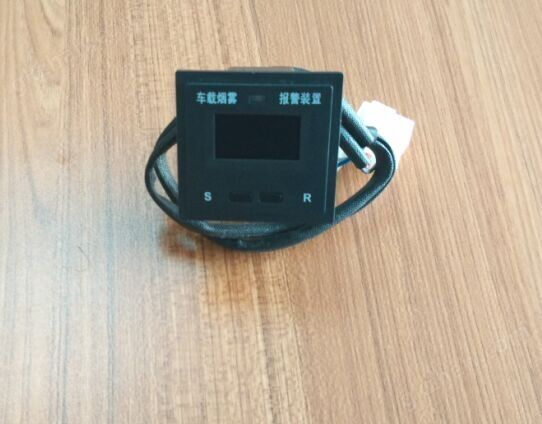

　　主機正面示意圖

　　其中：

　　①-------- LED電源/報警指示燈

　　②--------顯示屏

　　③--------查詢鍵

　　④--------復位鍵

　　四、安裝要求

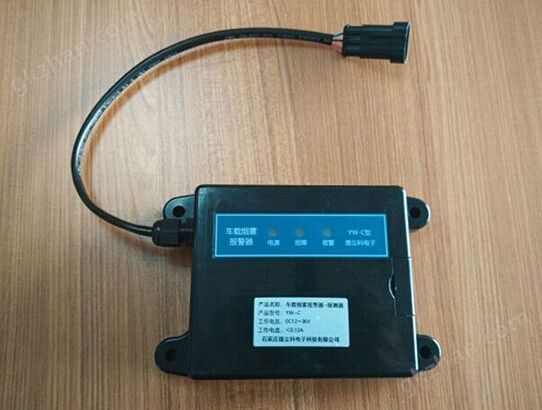

　　探測器需要安裝在煙霧的下風口處，盡量靠近所檢測的部位。探測器上有3個LED指示燈，當探測器進入工作狀態時，電源指示燈為綠色閃爍。

　　建議開孔尺寸：49 * 45 mm

　　五、產品工作原理

　　1.開機自檢及正常工作狀態定義

　　1.1.開機自檢狀態

　　當主機接入24V電源后，將會進行自檢，自檢時，主機狀態如下：

　　● 如果檢查到探測器報警線路出現斷路現象時，LED指示燈顯示黃燈，并且屏幕顯示相應故障探測器的名稱。否則按紅、黃、綠依次閃動，每種顏色點亮 1S 。

　　● 蜂鳴器鳴叫 1S 后關閉。

　　● 屏幕顯示“開機”，“型號”字樣。（* 代表探測器數量）

　　隨后，主機進入正常工作狀態。

　　1.2正常工作狀態

　　當主機自檢完成后，進入正常工作狀態，狀態如下：

　　● LED雙色指示燈為綠色常亮，指示電源正常。

　　● 蜂鳴器不發聲。

　　● 屏幕顯示“路”及溫度值。

　　2.報警狀態定義

　　2.1煙霧超濃度報警

　　當探測器檢測到煙霧超出設定濃度值時，會引發煙霧報警，此時報警狀態如下：

　　● LED雙色指示燈變?yōu)榧t色常亮。

　　● 蜂鳴器以間斷的方式鳴叫。

　　● 屏幕顯示“第*路”以及“報警”兩個字。

　　2.2探測器超溫度報警

　　當探測器檢測到溫度超出設定溫度值時，會引發探測器超溫報警，此時報警狀態如下：

　　● LED雙色指示燈為黃色常亮……

　　● 蜂鳴器不發聲。

　　● 屏幕顯示“第*路”以及“超溫”兩個字。

　　2.3探測器信號線斷路

　　當探測器報警信號線發生斷路時，報警狀態如下：

　　● LED雙色指示燈為黃色常亮。

　　● 蜂鳴器不發聲。

　　● 屏幕顯示“第*路”以及“線路斷路”四個字。

　　2.4探測器發生故障

　　當探測器發生故障損壞時，會引發探測器故障報警，此時的報警狀態如下：

　　● LED雙色指示燈顯示為黃色常亮。

　　● 蜂鳴器不發聲。

　　● 屏幕顯示“第*路”以及“故障”兩個字。

　　2.5報警優先級設定

　　如果同時檢測到上述報警，則優先級為：

　　探測器報警信號線斷路＞煙霧報警＞探測器故障＞探測器超溫報警。

　　主機按照優先級的報警進行相關報警控制和處理。

　　3.按鍵使用方法

　　3.1“S”按鍵查詢功能

　　手按“S”鍵一次，可以查詢產品型號，出廠日期等信息。

　　3.2“R” 按鍵復位功能

　　當產品報警時，請根據報警提示查明原因，排除故障后，手按“R”鍵一次，即可解除報警狀態，產品重新進入正常工作。

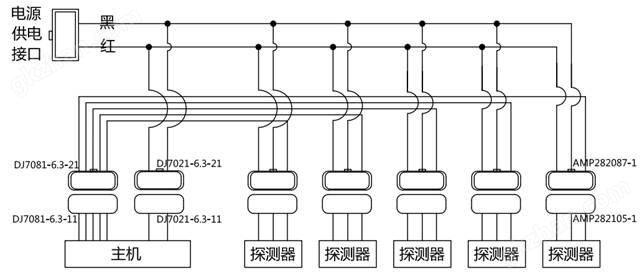

　　六、產品系統圖

　　本產品由控制器、煙霧/測溫一體化探測器、主線束三部分組成。

　　七、產品技術參數

額定電壓	DC 24V （14V ～ 32V）
工作電流	50 mA (主機)；100 mA（探測器）
工作溫度	- 40 ～ 85 ℃（主機）；- 40 ～60 ℃（探測器）
適用濕度	相對濕度≤95%。
報警聲響	80 db（距1M處）
從機數量	最多8路，線束長度小于40米
檢測溫度	- 40 ～ 150 ℃
報警溫度	85℃±1℃（用戶可定制）
